L’installation de panneaux solaires sur un toit plat peut sembler complexe, mais avec les bonnes informations, c’est tout à fait réalisable. Que vous soyez un particulier ou un professionnel, comprendre les différentes méthodes de fixation, d’inclinaison et d’étanchéité est la clé d’une installation réussie et durable. Cet article vous guide à travers les solutions les plus courantes pour optimiser votre production d’énergie solaire sur ce type de toiture.
Points Clés à Retenir
- Le lestage est une méthode courante pour fixer les panneaux solaires sur un toit plat sans le percer, utilisant des matériaux comme des parpaings ou du gravier pour assurer la stabilité. Il faut cependant bien évaluer le poids ajouté sur la structure.
- L’inclinaison des panneaux sur un toit plat est cruciale pour la production. Une orientation est-ouest avec une inclinaison douce (10-15 degrés) est souvent plus efficace que l’orientation sud avec une inclinaison plus forte (30-35 degrés), tout en aidant à l’auto-nettoyage.
- Pour garantir l’étanchéité, des solutions sans perforation comme les plots ou rails soudés à la membrane d’étanchéité sont préférables, surtout pour les bâtiments professionnels, car elles évitent les risques de fuites et n’ajoutent pas de charge structurelle.
- Il est important de vérifier la charge admissible de votre toiture avant d’installer des panneaux solaires, particulièrement avec les systèmes lestés. Des systèmes de montage plus légers existent pour minimiser l’impact sur la structure.
- La mise à la terre de tous les composants est une étape de sécurité indispensable pour protéger l’installation et les personnes contre les surtensions et les chocs électriques.

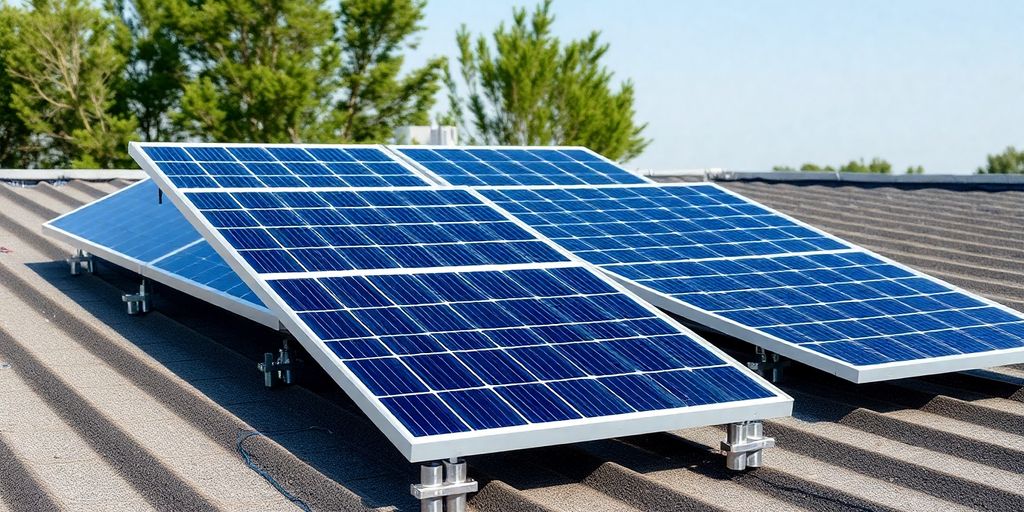

Solutions de lestage pour panneaux solaires sur toiture plate
Le lestage représente une méthode d’installation privilégiée pour les panneaux solaires sur les toitures plates, car il évite toute perforation de l’étanchéité. Cette approche garantit l’intégrité de votre toiture tout en assurant la stabilité de votre installation photovoltaïque. Il s’agit de poser les panneaux sur une structure, souvent en acier galvanisé, qui est ensuite stabilisée par des poids. Ces poids sont calculés pour résister aux forces du vent et aux conditions météorologiques, sans avoir besoin de fixer mécaniquement la structure à la toiture.
Principes du lestage pour la stabilité des panneaux
La stabilité d’une installation solaire lestée repose sur un équilibre précis entre le poids des lests et les forces externes, principalement le vent. Il faut considérer la vitesse du vent attendue dans votre région, ainsi que l’exposition de la toiture (protégée, normale ou exposée). Les calculs de lestage prennent en compte le vent arrière, qui exerce la plus forte pression sur les panneaux. La surface et la taille des panneaux influencent directement le poids nécessaire pour assurer une bonne tenue au sol. Il est donc essentiel de bien évaluer ces paramètres pour éviter tout déplacement ou soulèvement de la structure.
Types de lestage : parpaings, dalles, gravier ou terre
Plusieurs options s’offrent à vous pour le lestage. Les parpaings en béton sont une solution courante, robuste et économique, bien que leur manipulation puisse être plus lourde. Les dalles de pavage peuvent également servir de lest, offrant une option plus esthétique, à condition qu’elles soient suffisamment lourdes. Le gravier ou la terre peuvent être utilisés dans des bacs spécifiques, offrant une solution plus intégrée et parfois plus légère, mais nécessitant une structure de confinement adaptée. Le choix dépendra de la charge admissible de votre toiture et de vos préférences esthétiques.
Avantages et inconvénients du lestage pour l’étanchéité
L’avantage majeur du lestage est la préservation de l’étanchéité de la toiture. En évitant les perçages, vous éliminez tout risque de fuite et de dégradation prématurée de votre couverture. L’installation est également plus rapide et ne nécessite pas de compétences d’étanchéité spécifiques. Cependant, le lestage implique un poids supplémentaire conséquent sur la structure du bâtiment, qui doit être validé par une étude technique. De plus, le coût initial peut être plus élevé en raison du poids des matériaux de lestage nécessaires. L’accès pour l’entretien peut aussi être légèrement plus complexe selon le type de lestage choisi. Il est important de noter que des systèmes de montage sans perforation existent, utilisant des supports lestés pour une installation non invasive.
Optimisation de l’inclinaison des panneaux solaires sur toit plat
L’inclinaison de vos panneaux solaires sur une toiture plate est un facteur déterminant pour optimiser la production d’énergie. Il ne s’agit pas simplement de les poser à plat ; un angle précis permet de capter au mieux les rayons du soleil tout au long de la journée et des saisons.
Angles d’inclinaison optimaux pour une production maximale
Pour une toiture plate, l’orientation sud est généralement privilégiée. Dans ce cas, un angle d’inclinaison se situant entre 30 et 35 degrés est souvent considéré comme optimal pour maximiser la production annuelle. Cependant, il faut aussi considérer l’autonettoyage des panneaux par la pluie et le risque d’ombrage. Un angle trop faible pourrait retenir la poussière et les débris, tandis qu’un angle trop prononcé pourrait créer des ombres sur les panneaux voisins, surtout si vous installez plusieurs rangées.
Influence de l’orientation est-ouest sur l’inclinaison
Si votre toiture ne permet pas une orientation sud parfaite, une orientation est-ouest peut être envisagée. Dans ce scénario, une inclinaison plus douce, souvent comprise entre 10 et 15 degrés, peut s’avérer plus efficace. Cette configuration permet de capter la lumière du soleil sur une plus longue période de la journée, compensant ainsi une orientation moins idéale. De plus, cet angle réduit le risque d’ombrage mutuel entre les panneaux, ce qui est un avantage non négligeable.
Systèmes de montage ajustables pour une inclinaison personnalisée
Pour atteindre ces angles optimaux, divers systèmes de montage sont disponibles. Ces structures permettent d’ajuster précisément l’inclinaison de vos panneaux. Il existe des solutions qui se fixent directement à la charpente du bâtiment, mais pour les toitures plates, les systèmes lestés sont souvent préférés pour éviter toute perforation de l’étanchéité. Ces systèmes utilisent des structures métalliques ou en plastique qui supportent les panneaux à l’angle désiré et sont maintenus en place par un poids (gravier, dalles, etc.). Il est important de choisir un système adapté à votre type de toiture et aux contraintes de votre bâtiment.
Garantir l’étanchéité lors de l’installation de panneaux solaires
L’installation de panneaux solaires sur une toiture plate nécessite une attention particulière pour préserver l’intégrité de votre couverture. Il est primordial de choisir des méthodes de fixation qui ne compromettent pas l’étanchéité de votre toit. Une installation mal exécutée peut entraîner des infiltrations d’eau, causant des dommages structurels importants et coûteux à réparer.
Méthodes de fixation sans perforation de l’étanchéité
Pour éviter de percer la membrane d’étanchéité, plusieurs solutions existent. Le lestage est une approche courante où le poids des panneaux et de leur structure est réparti sur la toiture, sans nécessiter de fixations traversantes. Des systèmes de rails ou de cadres lestés peuvent être utilisés, maintenus en place par des poids comme des parpaings, des dalles de béton ou du gravier. Cette méthode est particulièrement adaptée aux toitures professionnelles où la structure peut supporter une charge supplémentaire. Il est important de bien calculer le poids du lestage nécessaire en fonction des conditions climatiques locales (vent, neige) et de la configuration du bâtiment. Une bonne répartition du poids est également essentielle pour ne pas surcharger une zone spécifique de la toiture. Vous pouvez trouver des systèmes de montage sur ballast qui sont conçus pour cela, permettant une installation sans percer le toit.
Solutions de plots ou rails soudés à l’étanchéité
Une autre approche consiste à utiliser des systèmes qui s’intègrent directement à la membrane d’étanchéité. Il s’agit par exemple de plots ou de rails qui sont soudés à chaud sur la couverture. Cette technique crée une liaison solide et étanche entre le système de montage et la toiture. Elle est souvent privilégiée pour sa fiabilité et sa durabilité, car elle minimise les risques d’infiltration. Ces systèmes sont conçus pour résister aux contraintes mécaniques et aux variations de température. L’utilisation de rails soudés à l’étanchéité est une méthode éprouvée pour les installations photovoltaïques sur toiture plate.
Importance de la compatibilité entre fixation et membrane d’étanchéité
Il est absolument essentiel que les matériaux utilisés pour la fixation des panneaux solaires soient parfaitement compatibles avec votre type de membrane d’étanchéité. Une incompatibilité peut entraîner une dégradation prématurée de la membrane, des fuites ou une adhérence insuffisante des systèmes soudés. Avant toute installation, il est recommandé de consulter les spécifications techniques des fabricants de panneaux solaires, de systèmes de montage et de membranes d’étanchéité. Un professionnel qualifié pourra vous conseiller sur les meilleures solutions adaptées à votre toiture spécifique. Une vérification régulière des fixations et de l’état de l’étanchéité est également conseillée, surtout après des événements météorologiques importants.
Considérations techniques pour l’installation sur toiture plate
L’installation de panneaux solaires sur une toiture plate demande une attention particulière à plusieurs aspects techniques pour garantir la performance et la durabilité de votre système. Il ne suffit pas de poser les panneaux ; il faut penser à la structure porteuse, à l’aérodynamisme et à la préservation de l’étanchéité.
Évaluation de la charge admissible de la toiture
Avant toute chose, il est impératif de connaître la capacité de charge de votre toiture. Chaque bâtiment a une limite quant au poids qu’il peut supporter. Les systèmes solaires, qu’ils soient lestés ou fixés mécaniquement, ajoutent une charge supplémentaire. Une analyse structurelle par un professionnel est souvent nécessaire pour s’assurer que la toiture peut supporter le poids des panneaux, des structures de montage, et éventuellement du lestage, sans compromettre l’intégrité du bâtiment. Il faut aussi considérer le poids de la neige ou l’accumulation d’eau en cas de mauvais drainage.
Impact du poids des systèmes lestés sur la structure
Les systèmes lestés sont une solution populaire car ils évitent de percer la membrane d’étanchéité. Cependant, le poids du lest (parpaings, dalles, gravier) peut être considérable. Il est donc essentiel de bien répartir cette charge sur la structure du toit. Une mauvaise répartition peut entraîner des contraintes localisées excessives. Il faut également tenir compte de l’effet du vent qui peut soulever les panneaux s’ils ne sont pas suffisamment lestés, ce qui impose des contraintes dynamiques à la structure.
Solutions de montage légères et à faible impact
Pour les toitures dont la capacité de charge est limitée, ou lorsque vous souhaitez minimiser l’impact sur l’étanchéité, des solutions de montage plus légères existent. Il peut s’agir de systèmes de fixation qui utilisent des rails fixés directement à la structure du bâtiment, ou de systèmes lestés utilisant des matériaux moins denses. L’utilisation de structures en aluminium, par exemple, permet de réduire le poids global. Il est aussi possible d’opter pour des systèmes qui s’intègrent à l’étanchéité existante, comme des plots ou des rails soudés, à condition que la compatibilité avec la membrane soit garantie. L’objectif est de trouver un équilibre entre la sécurité, la performance et le respect de la toiture. Une inclinaison optimale, par exemple autour de 30-37° selon la latitude, peut être obtenue avec des structures adaptées, améliorant ainsi la production d’énergie sans alourdir excessivement le système en savoir plus sur l’inclinaison optimale.
L’installation de panneaux solaires sur une toiture plate ne doit jamais se faire sans une évaluation préalable de la structure et de l’étanchéité. Le choix du système de montage et de lestage doit être adapté aux spécificités de votre bâtiment pour garantir la sécurité et la longévité de l’installation.

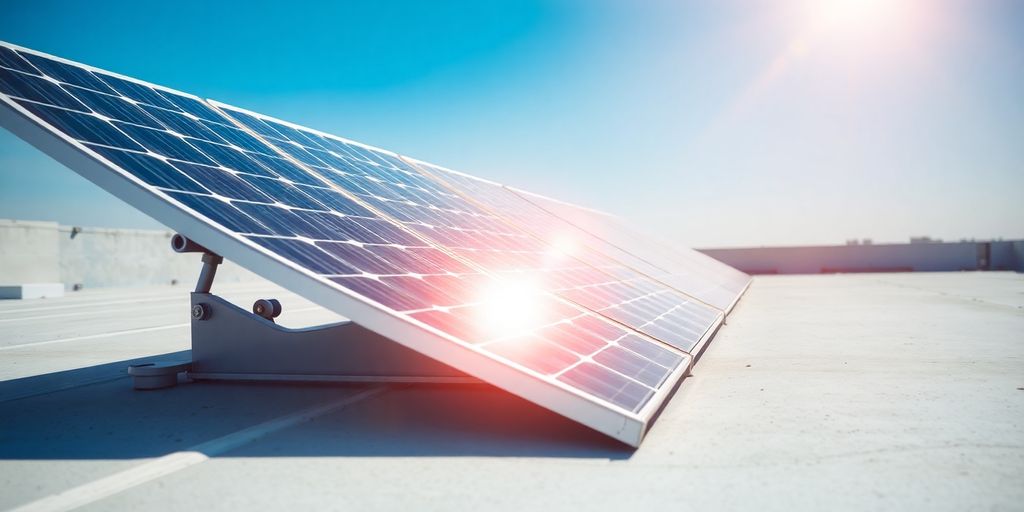

Systèmes de fixation adaptés aux toitures professionnelles
Pour les bâtiments professionnels, le choix du système de fixation des panneaux solaires est particulièrement important. Il faut considérer la nature de la couverture, la structure du bâtiment et les contraintes réglementaires.
Montage sur bac acier et plaques ondulées
Les toitures en bac acier ou en plaques ondulées (souvent en fibrociment) sont courantes sur les bâtiments industriels et logistiques. L’installation sur ces supports se fait généralement via un système de rails. Ces rails sont fixés directement sur les nervures du bac acier à l’aide de vis auto-taraudeuses. Pour les plaques ondulées, des supports spécifiques s’adaptent à la forme de l’onde et sont fixés avec des vis galvanisées. Cette méthode permet de maintenir les panneaux solaires très près du toit, réduisant ainsi l’impact du vent. Les fixations comportent souvent un support en caoutchouc pour garantir l’étanchéité. L’utilisation de rails partagés, où un rail central sert à deux rangées de panneaux, peut réduire le nombre de rails nécessaires et simplifier l’installation, diminuant ainsi les coûts et le temps de pose.
Fixations par pinces pour toitures à joints debout
Les toitures à joints debout, souvent en métal, nécessitent des fixations spécifiques qui ne percent pas la membrane. Les pinces sont une solution privilégiée car elles se fixent directement sur le joint du panneau métallique. Elles sont conçues pour s’adapter à différents types de joints et offrent une fixation mécanique solide sans compromettre l’étanchéité de la toiture. Ce système est apprécié pour sa rapidité de mise en œuvre et sa fiabilité sur le long terme. Il est important de s’assurer de la compatibilité des pinces avec le matériau et le profil de la toiture pour une installation optimale.
Solutions de montage pour bâtiments industriels et logistiques
Les grands toits plats des bâtiments industriels et logistiques, comme les entrepôts ou les centres commerciaux, présentent des défis spécifiques. Bien que le lestage soit une option, les systèmes fixés directement à la structure sont souvent préférés pour des raisons d’assurance et de sécurité. Les solutions qui impliquent de souder des plots ou des rails à l’étanchéité sont particulièrement adaptées. Ces méthodes, réalisées par des professionnels de l’étanchéité, évitent toute perforation et n’ajoutent pas de charge supplémentaire sur la structure. Elles sont considérées comme plus sûres car elles minimisent les risques de sinistres liés à l’étanchéité. Le choix entre lestage et fixation directe dépendra de l’analyse de la structure et des exigences du projet.
Mise à la terre et sécurité des installations solaires
La mise à la terre de votre installation solaire est une étape non négociable pour garantir la sécurité de tous et le bon fonctionnement de votre système. Elle permet de dissiper les courants de défaut et de protéger contre les surtensions, notamment celles causées par la foudre. Il est donc primordial de s’assurer que tous les composants métalliques, des panneaux solaires à la structure de montage, soient correctement reliés à la terre.
Importance de la mise à la terre des modules et du système de montage
La continuité électrique est la clé. Chaque panneau solaire et chaque élément de la structure de montage doivent être interconnectés pour former un chemin sûr vers la terre. Cela évite l’accumulation de charges électrostatiques qui pourraient endommager les équipements ou présenter un risque pour les personnes. Une installation correctement mise à la terre protège contre les chocs électriques et les incendies. Il est essentiel de suivre les instructions du fabricant pour le raccordement, souvent réalisé à l’aide de cosses spécifiques et de boulonnerie en acier inoxydable.
Connexions de mise à la terre en acier inoxydable
Pour assurer la durabilité et la fiabilité des connexions de mise à la terre, l’utilisation de matériaux résistants à la corrosion est indispensable. L’acier inoxydable est le choix privilégié pour les boulons, les rondelles et les cosses de câble. Ces éléments garantissent une connexion électrique stable dans le temps, même dans des environnements extérieurs parfois difficiles. Il faut veiller à ce que ces connexions ne soient pas affectées par le retrait d’un module, afin de maintenir l’intégrité de la mise à la terre de l’ensemble du système. Vous pouvez trouver des kits de mise à la terre adaptés pour assurer cette continuité entre les modules, la structure et le reste de l’installation pour une sécurité optimale.
Continuité des liaisons de mise à la terre
La conception du système de mise à la terre doit permettre de maintenir la continuité même si un composant est retiré ou défaillant. Cela signifie que chaque connexion doit être indépendante dans son rôle, mais intégrée dans un circuit global. Par exemple, la suppression de la mise à la terre d’un seul panneau ne doit pas interrompre la liaison des autres panneaux avec la terre. Une bonne planification et l’utilisation de composants appropriés, comme des éclisses de liaison entre les rails, sont nécessaires pour atteindre cet objectif. Cela assure que la protection reste effective sur l’ensemble de l’installation solaire.
Pour conclure : votre toit plat, un atout solaire
Vous l’aurez compris, l’installation de panneaux solaires sur un toit plat est tout à fait réalisable et peut même s’avérer très avantageuse. Que vous optiez pour des systèmes lestés, des structures soudées ou d’autres méthodes, le choix dépendra de votre toiture et de vos besoins. Pensez à bien étudier les contraintes de charge et l’étanchéité de votre toit. Une bonne inclinaison et une orientation réfléchie optimiseront votre production d’énergie. N’hésitez pas à consulter des professionnels pour vous accompagner dans ce projet qui vous permettra de produire votre propre électricité verte.
Questions Fréquemment Posées
Quelle est la meilleure inclinaison pour les panneaux solaires sur un toit plat ?
Pour que vos panneaux solaires fonctionnent bien, il faut les installer avec une légère inclinaison. Sur un toit plat, on vise souvent une inclinaison entre 10 et 15 degrés. Cela aide aussi les panneaux à se nettoyer tout seuls avec la pluie et évite que les panneaux devant n’en cachent un autre.
Peut-on installer des panneaux solaires sur un toit plat sans faire de trous ?
Oui, il est tout à fait possible de poser des panneaux solaires sur un toit plat sans le percer. On utilise alors des systèmes qui sont soit lestés (on pose des poids dessus comme des parpaings), soit soudés directement sur l’étanchéité du toit. C’est une bonne solution pour garder le toit bien étanche.
Qu’est-ce que le lestage pour les panneaux solaires sur toit plat ?
Le lestage, c’est quand on utilise des poids comme des parpaings, des dalles ou même du gravier pour maintenir les panneaux solaires en place sur un toit plat. Cela évite de percer le toit, mais il faut s’assurer que le toit peut supporter ce poids supplémentaire.
Mon toit peut-il supporter le poids des panneaux solaires lestés ?
Il faut vérifier la solidité de votre toit avant d’installer des panneaux solaires. Les systèmes lestés ajoutent du poids, et il est crucial que la structure du toit puisse supporter cette charge sans problème. Un professionnel pourra vous dire si votre toit est assez costaud.
Pourquoi la mise à la terre est-elle si importante pour les panneaux solaires ?
La mise à la terre est très importante pour la sécurité. Elle permet d’éviter les problèmes électriques, notamment en cas d’orage. Tous les éléments métalliques des panneaux et de leur support doivent être reliés à la terre avec des pièces spéciales en acier inoxydable.
Quels sont les avantages des toits plats pour installer des panneaux solaires ?
Les toits plats sont parfaits pour les panneaux solaires car ils offrent une grande surface. On peut les installer de différentes manières : soit en les inclinant un peu avec des supports spéciaux, soit en les lestant pour qu’ils tiennent en place sans percer le toit. C’est une solution pratique et discrète.
