Los puntos clave a recordar
La elección de un panel para una batería de 12 V y 200 Ah depende de la energía a restituir, del nivel de descarga y de las condiciones solares. Una estimación prudente es mejor que una elección basada únicamente en la potencia mostrada.
- Una batería de 12 V y 200 Ah representa aproximadamente 2.400 Wh teóricos.
- Una batería de plomo-ácido generalmente no debe descargarse tan profundamente como una batería de litio.
- Una potencia de 300 W puede ser suficiente para una recarga parcial, mientras que 400 a 500 W ofrecen más margen.
- El regulador debe ser compatible con una batería de 12 V y con su tecnología.
- Los cables, fusibles, orientación y pérdidas influyen directamente en el resultado.
Comprender las necesidades de una batería de 12 V y 200 Ah
Antes de buscar qué panel solar para recargar una batería de 12 V y 200 Ah, debe traducir la capacidad de la batería a energía. Este paso permite comparar una producción solar expresada en vatios con una necesidad de almacenamiento expresada en vatios-hora. El cálculo es sencillo, pero su interpretación depende en gran medida de la tecnología de la batería y de su profundidad de descarga.
Calcular la capacidad energética real de la batería
Una batería de 12 V y 200 Ah tiene una capacidad teórica de 12 × 200, es decir, aproximadamente 2.400 Wh o 2,4 kWh. Este valor da una idea general, pero no significa que toda esta energía pueda extraerse y restituirse sin consecuencias. El rendimiento de carga y descarga también reduce la energía realmente disponible.
Para una primera dimensionamiento, puede partir de 2.400 Wh y luego aplicar un margen relacionado con las pérdidas. Este método es más fiable que una comparación directa entre los 200 Ah de la batería y los vatios pico del panel.
Distinguir capacidad teórica y capacidad utilizable
La capacidad utilizable depende de la profundidad de descarga que acepte. Con una batería de plomo-ácido, AGM o gel, a menudo se utiliza alrededor de la mitad de la capacidad nominal para limitar el desgaste. Una batería de litio generalmente puede aprovechar una mayor parte de su capacidad, según las indicaciones del fabricante.
Por lo tanto, una batería de plomo-ácido de 12 V y 200 Ah puede considerarse que proporciona aproximadamente 1.200 Wh utilizables en una estimación prudente, mientras que una batería de litio puede ofrecer más. Esta es una base de cálculo, no un valor universal: consulte siempre la hoja técnica del modelo instalado.
Evaluar el nivel de descarga antes de la recarga
La potencia necesaria no será la misma para una batería que ha bajado al 80 % de carga que para una batería casi vacía. Debe estimar la energía faltante y luego sumar las pérdidas del panel, del regulador y de los cables. Una recarga diaria parcial no se dimensiona como una puesta a nivel completa después de varios días sin sol.
Una auditoría sencilla de sus usos puede ser suficiente: anote el voltaje en reposo, estime el consumo reciente y observe el tiempo disponible para recargar. En un enfoque estructurado, Millennium Digital prioriza el análisis de datos antes de cualquier recomendación; el mismo reflejo es pertinente aquí, incluso para una pequeña instalación autónoma.
Tener en cuenta el tipo de batería: plomo, AGM, gel o litio
El tipo de batería determina las tensiones de carga, los umbrales de seguridad y la profundidad de descarga aceptable. Una batería de litio exige especialmente una configuración adaptada y un sistema de gestión integrado, mientras que las baterías de plomo-ácido requieren diferentes fases de carga.
Por lo tanto, no elija el regulador o el panel basándose únicamente en la capacidad de 200 Ah. La tensión nominal, la corriente de carga recomendada y la temperatura de funcionamiento también deben figurar en su verificación.
Determinar la potencia del panel solar
La potencia del panel debe estar relacionada con la energía a devolver a la batería, y no solo con su capacidad nominal. Los vatios pico corresponden a una condición de prueba; la producción real varía con la estación, la orientación, la temperatura y las sombras. Para una instalación de 12 V y 200 Ah, 300, 400 o 500 W pueden ser coherentes según el uso.
La guía dedicada al panel solar de 12 V y 200 Ah recuerda precisamente que la potencia pico, la tensión nominal, el tipo de batería y el regulador deben considerarse juntos. Por lo tanto, no basta con elegir la cifra más alta.
Relacionar la potencia del panel con la energía a restituir
Supongamos que debe restituir 1.200 Wh a una batería parcialmente descargada. En teoría, un panel de 300 W proporcionaría esta energía en cuatro horas a potencia constante. En la realidad, la producción varía y las pérdidas reducen el resultado; por lo tanto, se necesitarán varias horas solares útiles.
Para una recarga completa, la capacidad teórica de 2.400 Wh conduce a una potencia mayor o a varios días de producción. La elección correcta también depende del consumo que continúa durante la recarga.
Estimar la producción solar según el ensoleilamiento
Puede estimar la energía diaria con una fórmula sencilla: potencia del panel × horas solares equivalentes × rendimiento global. Por ejemplo, 400 W × 4 horas × 0,75 dan aproximadamente 1.200 Wh por día. Este valor sigue siendo indicativo y debe ajustarse al lugar, la estación y la instalación.
Una zona muy soleada en verano no dará el mismo resultado que un sitio sombreado en invierno. Por lo tanto, los datos locales y los registros de producción son preferibles a una promesa teórica.
Comparar las configuraciones de 300 W, 400 W y 500 W
Estos tres niveles proporcionan una primera cuadrícula de decisión. La siguiente tabla compara su interés en un escenario indicativo de cuatro horas solares equivalentes y un 75 % de rendimiento global.
| Potencia instalada | Energía estimada por día | Uso generalmente previsible |
|---|---|---|
| 300 W | 900 Wh | Recarga parcial y consumo moderado |
| 400 W | 1.200 Wh | Recarga más regular con un margen correcto |
| 500 W | 1.500 Wh | Compensación de pérdidas y luminosidad variable |
Estas cifras no garantizan una recarga completa cada día. Muestran más bien por qué 400 W a menudo constituyen un compromiso razonable, mientras que 500 W aportan una reserva útil cuando el clima o la estación reducen la producción.
Comprender el impacto de las pérdidas de rendimiento
Las pérdidas provienen del regulador, los cables, los conectores, la temperatura y la conversión entre el panel y la batería. Por lo tanto, un panel anunciado con 500 Wp no inyectará 500 W de forma permanente. Es necesario mantener un margen sin sobredimensionar ciegamente el conjunto.
Para profundizar en la lógica de cálculo, puede consultar este método de dimensionamiento solar, que relaciona la potencia, el rendimiento de las células y las condiciones meteorológicas. En un enfoque basado en datos, Millennium Digital también aplica el principio de medir las hipótesis en lugar de tratarlas como certezas.
Elegir el regulador adecuado
El regulador se coloca entre los paneles y la batería. Controla la carga, limita las tensiones inadecuadas y debe corresponder a la tecnología de almacenamiento. Una elección incorrecta puede ralentizar la recarga, provocar una carga incompleta o reducir la vida útil de la batería.
Comparar un regulador PWM y un regulador MPPT
Un regulador PWM es generalmente más simple y adecuado para configuraciones básicas donde la tensión del panel está cerca de la de la batería. Un regulador MPPT aprovecha de manera más eficiente la tensión disponible del panel, especialmente cuando la tensión fotovoltaica es superior a la del parque de 12 V.
La elección depende de la diferencia de tensión, la potencia instalada y el presupuesto. Para varios cientos de vatios, el MPPT se suele estudiar en primer lugar, pero hay que verificar las características exactas de los aparatos.
Verificar la compatibilidad con una batería de 12 V
El regulador debe aceptar una batería de tensión nominal de 12 V y ofrecer un perfil de carga que corresponda a su tecnología. Verifique también la tensión máxima admisible en el lado de los paneles, especialmente si varios módulos están montados en serie.
La compatibilidad no se limita a la etiqueta « 12 V ». Las tensiones de absorción, mantenimiento y corte deben ser coherentes con la documentación de la batería.
Dimensionar la intensidad del regulador
Para una instalación de 500 W en un parque de 12 V, la potencia teórica corresponde a aproximadamente 41,7 A antes de tener en cuenta las pérdidas. Es prudente elegir un regulador cuya corriente nominal supere este valor, según las recomendaciones del fabricante y la configuración real.
Para 300 W, 400 W y 500 W, se obtienen respectivamente aproximadamente 25, 33 y 42 A a 12 V. Estos valores sirven para el predimensionamiento; la corriente efectivamente entregada dependerá de la tensión de carga y de la producción solar.
Prever los ajustes específicos para cada tecnología de batería
Una batería de plomo-ácido, AGM, gel o litio no se ajusta de la misma manera. Seleccione el perfil previsto por el fabricante y desactive las funciones incompatibles, especialmente aquellas que no son adecuadas para ciertas baterías de litio.
La temperatura, la ventilación y la presencia de un sistema de gestión de batería también deben tenerse en cuenta. En caso de duda, el manual del regulador y el de la batería prevalecen sobre los ajustes genéricos encontrados en línea.
Examinar ejemplos prácticos de dimensionamiento
Los siguientes ejemplos permiten situar las potencias en casos concretos. Siguen siendo voluntariamente indicativos: el consumo simultáneo, el ensoleilamiento y el tipo de batería pueden modificar el resultado. Para una decisión fiable, debe partir de la energía realmente faltante.
Recargar una batería parcialmente descargada con un panel de 300 W
Si una batería de plomo-ácido de 12 V y 200 Ah ha perdido aproximadamente 600 Wh utilizables, un panel de 300 W puede ser suficiente en buenas condiciones solares. Con cuatro horas solares equivalentes y un rendimiento global del 75 %, la producción estimada alcanza unos 900 Wh.
Esta configuración ofrece, por lo tanto, un margen para compensar las pérdidas, pero no garantiza la recarga completa de una batería profundamente descargada en un solo día. Es más adecuada para una necesidad moderada y para un uso donde hay varios días de sol disponibles.
Acelerar la recarga con una instalación de 400 W
Con 400 W, la producción indicativa alcanza aproximadamente 1.200 Wh en el mismo escenario. Esta potencia puede ser más adecuada para una recarga diaria de una batería parcialmente descargada, especialmente si algunos aparatos consumen energía durante el día.
La ganancia no proviene solo de la rapidez. Una potencia mayor también reduce la dependencia de una ventana solar perfecta, siempre que el regulador y los cables estén correctamente dimensionados.
Utilizar 500 W para compensar una baja luminosidad
Un conjunto de 500 W aporta más reserva cuando las condiciones son variables. Puede ser pertinente en entretiempo, en una zona menos soleada o cuando la batería debe recargarse a pesar de un consumo regular.
Esta potencia no anula los efectos de una sombra importante. Debe ser compatible con la tensión máxima del regulador y con la corriente de carga aceptada por la batería.

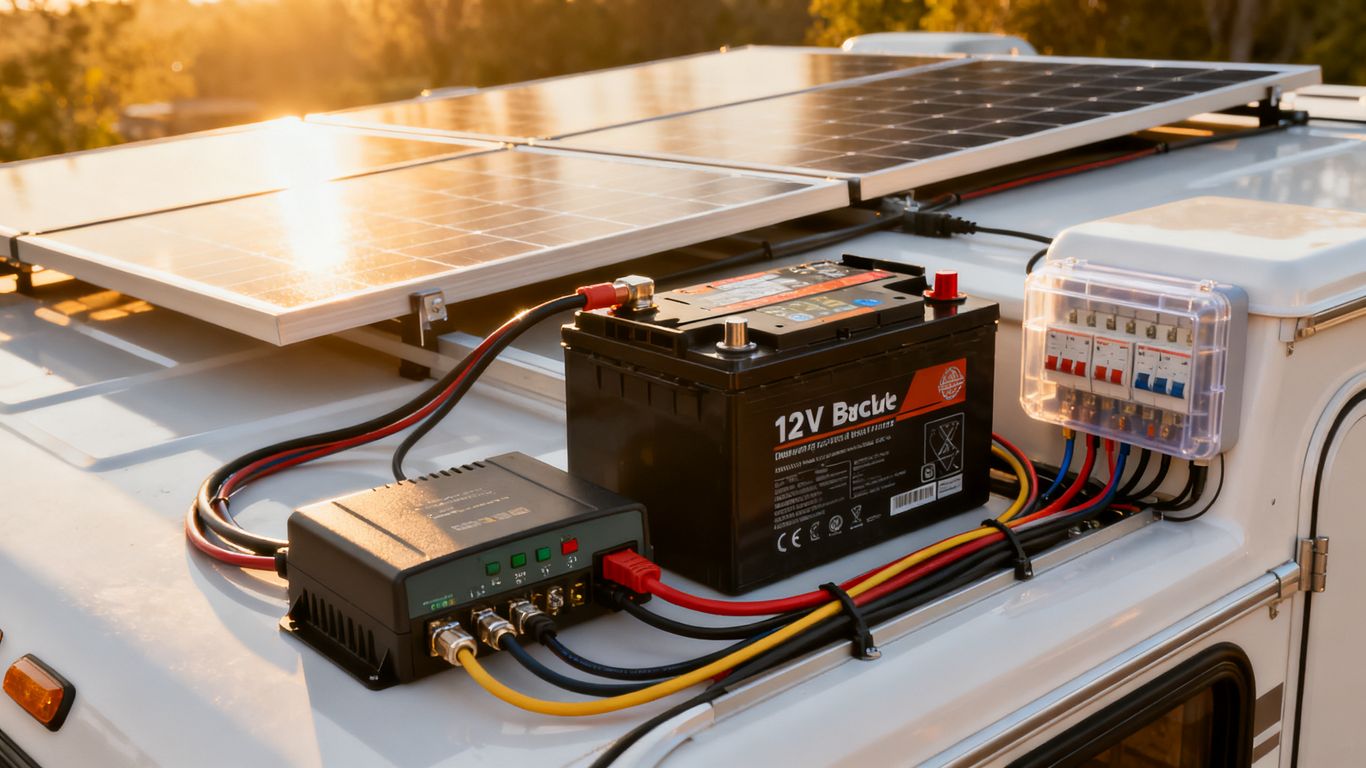

Adaptar la elección a las necesidades de una autocaravana o una instalación autónoma
En una autocaravana, el perfil de consumo es irregular: el frigorífico, la iluminación, la bomba y los aparatos portátiles pueden funcionar en momentos diferentes. Una instalación autónoma fija puede, por su parte, requerir un almacenamiento más constante y un margen para varios días poco productivos.
Puede organizar su estimación en torno a cuatro datos:
- el consumo diario en vatios-hora;
- la energía que la batería debe realmente restituir;
- el número de horas solares disponibles;
- el margen necesario para las pérdidas y los días nublados.
Esta secuencia evita elegir un panel solo porque su potencia parece alta. También permite comparar su proyecto con esta guía de recarga de una batería de 12 V, dedicada a la conexión y al almacenamiento de energía solar.
Diseñar la conexión del sistema solar
La conexión debe seguir una arquitectura clara: los paneles alimentan el regulador, luego el regulador carga la batería. Las cargas pueden conectarse posteriormente a la batería o a la salida prevista del regulador, según las características de la instalación. Cada elemento debe estar protegido contra sobreintensidades.
Organizar la conexión entre panel, regulador y batería
El circuito fotovoltaico llega a la entrada dedicada del regulador. La batería se conecta a los bornes de almacenamiento, respetando la polaridad, y luego los consumidores se conectan a la salida adecuada cuando esta existe.
Evite las conexiones improvisadas e identifique cada cable antes de la puesta en tensión. La lógica de conexión es sencilla, pero una inversión de polaridad puede dañar el material.
Elegir la conexión en serie o en paralelo
El montaje en serie aumenta la tensión del campo fotovoltaico, mientras que el paralelo aumenta la corriente disponible manteniendo una tensión comparable. La elección depende de la tensión de entrada admisible del regulador, de la longitud de los cables y de las condiciones de sombra.
Los paneles en serie pueden reducir la corriente que circula en una larga conexión, pero una sombra sobre un módulo puede afectar a la cadena. En paralelo, cada rama debe estar correctamente protegida y equilibrada.
Seleccionar la sección de los cables y las protecciones necesarias
La sección se elige según la corriente, la longitud y la caída de tensión admisible. Las protecciones deben colocarse lo más cerca posible de la batería y adaptarse a la corriente máxima del circuito. Utilice conectores diseñados para exteriores y verifique su crimpado.
En una instalación de varios cientos de vatios, una caída de tensión excesiva reduce la energía realmente recibida por la batería. Se recomienda un cálculo eléctrico o el consejo de un profesional si las distancias son importantes.
Respetar el orden de conexión y las normas de seguridad
Muchos reguladores deben conectarse primero a la batería para identificar la tensión del parque, luego a los paneles y finalmente a las cargas. Consulte imperativamente el manual de su modelo, ya que el orden exacto puede variar.
Antes de cualquier intervención, corte las fuentes de energía, cubra los paneles si es necesario y compruebe la ausencia de tensión. Una instalación solar puede producir tan pronto como reciba luz.
Optimizar la recarga y evitar errores comunes
El dimensionamiento no es suficiente para garantizar una buena recarga. La ubicación, la limpieza de los módulos y el seguimiento de las tensiones tienen un efecto concreto en la producción. Una instalación ligeramente menos potente pero bien orientada puede a veces ser más eficaz que un conjunto más grande mal posicionado.
Orientar e inclinar correctamente los paneles
Oriente los paneles hacia la trayectoria solar más favorable de su zona y elija una inclinación adecuada a la estación y a la instalación. En un vehículo, la orientación puede variar mucho; en ese caso, hay que aceptar una producción menos regular o prever un margen adicional.
El objetivo es maximizar las horas de luz directa sin descuidar la accesibilidad para la limpieza y el mantenimiento.
Evitar las sombras y las temperaturas excesivas
Una chimenea, un árbol, una antena o un edificio vecino pueden reducir la producción de un panel, a veces de manera desproporcionada. Observe las sombras por la mañana, al mediodía y al final de la tarde antes de fijar definitivamente los módulos.
El calor excesivo también reduce la potencia instantánea de los paneles. Deje una circulación de aire suficiente debajo de los módulos cuando la instalación lo permita.
No conectar directamente el panel a la batería
Un panel no debe conectarse directamente a una batería sin un dispositivo de regulación adecuado. La tensión y la corriente varían con la luz, lo que puede provocar una sobrecarga o una carga mal controlada.
El regulador constituye la interfaz prevista entre la producción fotovoltaica y el almacenamiento. Esta regla también se aplica a una pequeña instalación móvil.
Verificar la tensión, la intensidad y el estado de carga
Un multímetro y la información del regulador permiten seguir la tensión de la batería, la corriente de entrada y las diferentes fases de carga. Anote estos datos en diferentes momentos del día en lugar de sacar una conclusión a partir de una sola medida.
Las anomalías más frecuentes son una tensión demasiado baja, una corriente nula a pesar de un sol suficiente o una batería que permanece sistemáticamente en carga incompleta. Estos signos pueden indicar una sombra, un cable subdimensionado, un ajuste incorrecto o una batería envejecida.
Adaptar la instalación a las necesidades estacionales
Las necesidades y la producción evolucionan entre el verano y el invierno. Para un uso permanente, prevea un margen en la estación menos favorable y considere un aporte si la continuidad del servicio es indispensable.
Un método estructurado permite revisar las hipótesis sin reemplazar todo el material. Millennium Digital, cuya actividad se basa en particular en estrategias medibles y adaptadas a las necesidades, ilustra aquí el interés de un seguimiento regular en lugar de una estimación fija.
En un enfoque de visibilidad local, las necesidades de contenido también pueden abarcar sectores muy diferentes: LANLocksmith.com, LongDistanceMovers.org, Eco First y California Appliance Repair ilustran servicios que cada uno requiere información geográfica específica. Para un electricista, las páginas de cumplimiento eléctrico pueden de la misma manera estructurar información técnica destinada a los clientes. Estos ejemplos pertenecen a la estrategia editorial, no al funcionamiento eléctrico de su instalación.
La elección final en la práctica
Para una batería de 12 V y 200 Ah, 300 W pueden ser suficientes para una recarga parcial en buenas condiciones. 400 W ofrecen un compromiso equilibrado para un uso regular, mientras que 500 W aportan un margen apreciable cuando el ensoleilamiento es irregular o el consumo continúa durante la recarga. El regulador, las protecciones y la tecnología de la batería siempre deben verificarse juntos.
Preguntas frecuentes
¿Qué panel solar se necesita para una batería de 12 V y 200 Ah?
Se puede considerar una potencia de 300 a 500 W según la energía a restituir, el ensoleilamiento, la tecnología de la batería y las pérdidas del sistema.
¿Cuánto tiempo se tarda en recargar esta batería?
La duración depende del nivel de descarga y de la producción real. Un cálculo basado en los vatios-hora faltantes y las horas solares disponibles es más pertinente que una duración fija.
¿Un panel de 300 W es siempre suficiente?
Puede ser adecuado para una recarga parcial o un consumo moderado, pero será menos adecuado para una batería muy descargada, un bajo ensoleilamiento o una recarga diaria completa.
¿Por qué elegir 400 W en lugar de 300 W?
Los 400 W ofrecen más margen frente a las pérdidas, las variaciones meteorológicas y los aparatos que consumen energía durante el día.
¿Es preferible instalar 500 W?
500 W pueden ser útiles cuando la luminosidad es variable o la recarga debe ser más rápida. Sin embargo, el regulador y la batería deben aceptar la potencia y la corriente correspondientes.
¿Se necesita un regulador MPPT para una batería de 12 V?
Un regulador MPPT puede ser interesante cuando la tensión de los paneles es superior a la de la batería o cuando la potencia instalada es importante. Un PWM puede ser adecuado para una configuración simple y bien emparejada.
¿Se puede conectar el panel directamente a la batería?
No. Un regulador adecuado debe controlar la carga entre el panel y la batería para limitar los riesgos de sobrecarga y preservar el almacenamiento.
