Vous vous demandez comment fonctionne la tension de la batterie d’une voiture électrique ? C’est une question importante, surtout avec l’évolution des technologies. Entre le courant continu et alternatif, les différents types de recharge, et même les batteries auxiliaires, il y a de quoi s’y perdre. Cet article va éclaircir tout ça pour vous, en vous expliquant simplement les bases de la tension batterie voiture electrique.
Points Clés à Retenir
- Dans une voiture électrique, la batterie principale stocke de l’énergie en courant continu (DC), souvent à des tensions élevées (plus de 400V) pour alimenter le moteur. Le courant alternatif (AC) est utilisé pour la recharge sur prise domestique ou borne lente, nécessitant une conversion en DC par le chargeur embarqué.
- La recharge rapide en courant continu (DC) permet de brancher directement le véhicule sur des bornes qui fournissent le courant adapté, accélérant ainsi le processus de recharge. La tension est un facteur déterminant pour la vitesse et l’efficacité de cette recharge.
- Les convertisseurs DC/DC jouent un rôle vital en abaissant la haute tension de la batterie de traction pour alimenter les équipements auxiliaires (phares, radio, climatisation) qui fonctionnent généralement en basse tension (12V ou 48V).
- Malgré la présence de la batterie haute tension, les voitures électriques conservent une batterie auxiliaire 12V. Celle-ci est indispensable pour démarrer le système haute tension et alimenter les composants électroniques de base. Des recherches visent à la remplacer par des solutions basées sur le système haute tension.
- Les circuits haute tension des véhicules électriques sont dangereux et réservés aux professionnels. Pour les particuliers, l’entretien se limite aux circuits basse tension (12V) et au respect des préconisations constructeur pour garantir la sécurité.
Comprendre la tension batterie voiture electrique
Dans une voiture électrique, la tension de la batterie est un élément central qui mérite qu’on s’y attarde. Il ne s’agit pas juste d’un chiffre, mais de la force qui anime tout le véhicule. Vous vous demandez peut-être pourquoi on parle autant de courant continu et alternatif dans ce contexte. C’est une distinction importante.
La distinction entre courant continu et alternatif
Pour faire simple, le courant continu (DC) est un flux d’électrons qui va toujours dans le même sens. Pensez-y comme à une rivière dont l’eau coule de manière constante dans une direction. La batterie de votre voiture électrique, celle qui stocke l’énergie pour faire avancer le véhicule, fonctionne en courant continu. Les tensions peuvent être assez élevées, souvent autour de 400 volts, voire plus sur certains modèles récents. C’est cette énergie stockée en DC qui alimente directement le système de traction.
Le courant alternatif (AC), lui, change de direction périodiquement. C’est le type de courant que vous trouvez dans vos prises domestiques. Pour recharger la batterie de votre voiture électrique à la maison ou sur une borne publique classique, ce courant alternatif doit être transformé en courant continu. C’est le rôle du chargeur embarqué dans le véhicule. Il agit comme un traducteur entre le réseau électrique et la batterie.
Le rôle de la batterie haute tension dans la traction
La batterie haute tension est le cœur énergétique de votre voiture électrique. Elle stocke une quantité d’énergie considérable, mesurée en kilowattheures (kWh), et la délivre sous forme de courant continu. Par exemple, une batterie de 95 kWh peut alimenter le véhicule pendant un certain temps, mais sa tension, qui peut atteindre 396V, est ce qui permet de fournir la puissance nécessaire au moteur électrique. C’est cette tension élevée qui rend possible la performance et l’autonomie des véhicules électriques. Sans elle, pas de propulsion.
Les spécificités des circuits électriques des véhicules électriques
Les véhicules électriques ont des circuits électriques un peu plus complexes que ceux des voitures thermiques. En plus du circuit basse tension habituel (souvent 12V) qui alimente les accessoires comme les phares, les essuie-glaces ou le système multimédia, il y a le circuit haute tension dédié à la propulsion. Ce circuit comprend la batterie principale, l’onduleur qui transforme le courant continu en courant alternatif pour le moteur, et le moteur électrique lui-même. L’ensemble est géré par des systèmes électroniques sophistiqués pour optimiser la consommation d’énergie et garantir la sécurité. La gestion de cette haute tension est un domaine réservé aux professionnels formés.
Il est important de comprendre que la tension dans un circuit électrique est comme la pression de l’eau dans un tuyau. Plus la pression est élevée, plus le courant peut circuler avec force. Dans une voiture électrique, cette force est nécessaire pour mouvoir un véhicule lourd et pour permettre des accélérations vives.
Les tensions rencontrées dans les véhicules électriques peuvent être dangereuses. Il est donc primordial de respecter les consignes de sécurité. Pour vous, en tant qu’utilisateur, cela signifie surtout comprendre les bases pour une utilisation sereine et efficace de votre véhicule, notamment lors des phases de recharge. La différence entre la recharge en courant alternatif (AC) et en courant continu (DC) a un impact direct sur la vitesse de recharge et sur la manière dont votre batterie est sollicitée. Savoir cela vous aide à mieux planifier vos trajets et à préserver la santé de votre batterie sur le long terme. Par exemple, une borne de recharge rapide en DC peut délivrer jusqu’à 30 kW, ce qui est bien plus rapide qu’une recharge AC classique. Comprendre la recharge DC
Les différents types de recharge et leur impact sur la tension
Comprendre comment votre véhicule électrique gère la recharge, c’est aussi saisir en quoi la tension varie en fonction du type de courant et du matériel utilisé. La question n’est pas anodine : choisir la bonne méthode influence la durée de charge, la santé de la batterie et parfois même la sécurité lors de l’utilisation quotidienne ou lors de longs trajets.
La recharge en courant alternatif (AC) et le chargeur embarqué
La plupart du temps, vous rechargez votre voiture électrique depuis une prise domestique ou une borne AC publique.
- Le courant délivré est alors alternatif (AC), comme celui de votre maison.
- C’est le chargeur embarqué dans la voiture qui convertit ce courant alternatif en courant continu (DC), stocké dans la batterie.
- La tension d’entrée dépend du réseau (souvent 230 V en France) et la sortie du chargeur embarqué s’adapte à la tension requise par la batterie (généralement entre 350 et 800 V pour les modèles récents).
Un point clé à retenir : la puissance de recharge dépend à la fois de la tension, de l’ampérage et de la capacité du chargeur embarqué – un modèle de petite puissance limite la vitesse de charge, même si la borne extérieure offre plus.
La recharge en courant continu (DC) sur borne rapide
Pour gagner du temps lors de longs trajets ou d’arrêts sur autoroute, vous passerez sûrement par la recharge rapide en courant continu :
- Ici, la borne fournit directement du courant continu à la batterie, sans passer par le chargeur embarqué.
- Cela permet d’atteindre des puissances très élevées (50, 150, voire plus de 300 kW selon les stations et véhicules).
- La tension de recharge grimpe alors fortement, souvent à 400 V ou plus (certains modèles acceptent jusqu’à 800 V), ce qui permet de remplir la batterie beaucoup plus vite qu’en AC.
Un tableau synthétique pour résumer :
| Type de recharge | Type de courant | Tension typique | Puissance max (kW) | Temps pour 80% |
|---|---|---|---|---|
| Prise domestique | AC | 230 V | ~2 | 20h-30h |
| Borne AC | AC | 230/400 V | 7-22 | 5h-8h |
| Borne rapide | DC | 400-800 V | 50-350 | 15min-1h |
L’importance de la tension lors de la recharge
Vous l’aurez compris, la tension de recharge joue un rôle direct sur la vitesse à laquelle votre batterie se remplit. Mais ce n’est pas tout :
- La tension influe sur la compatibilité entre la borne et votre voiture. Certaines stations proposent du 800 V, mais si votre véhicule ne le supporte pas, il limitera automatiquement la tension de charge.
- Une tension plus élevée permet une recharge plus efficace, surtout pour les batteries modernes à grande capacité.
- En cas de recharge rapide, la gestion thermique et les protections sont sollicitées : la batterie doit rester à bonne température et des dispositifs électroniques surveillent en permanence la tension.
- Au quotidien, privilégier une recharge modérée (AC) permet souvent de préserver la longévité de votre batterie.
Dans la pratique, ces choix conditionnent votre confort, la planification de vos trajets et l’usure de votre véhicule. D’autres paramètres entrent en jeu, comme la température ou le niveau initial de la batterie, modulant la puissance effectivement délivrée par la borne – certains facteurs peuvent limiter la vitesse effective de charge.
Gérer la recharge, c’est prendre en compte à la fois la tension disponible, les capacités de votre voiture, et les conséquences à long terme pour la batterie. Cela se planifie, notamment en fonction de vos besoins quotidiens ou de vos voyages exceptionnels.
Le rôle des convertisseurs et onduleurs
La fonction du convertisseur DC/DC pour les auxiliaires
Dans un véhicule électrique, la batterie de traction haute tension, qui alimente le moteur, ne peut pas directement fournir l’énergie nécessaire aux nombreux équipements auxiliaires comme les phares, la radio, les essuie-glaces ou encore le système de climatisation. Ces composants fonctionnent généralement avec une tension beaucoup plus basse, souvent 12V, similaire à celle des voitures thermiques. C’est là qu’intervient le convertisseur DC/DC. Son rôle est de prendre le courant continu (DC) de la batterie haute tension et de le transformer en un courant continu de plus faible tension, compatible avec ces systèmes secondaires. Il agit comme un pont essentiel entre le cœur énergétique du véhicule et ses fonctions de confort et de sécurité. Sans ce dispositif, il faudrait une batterie basse tension séparée et un système de recharge complexe pour ces auxiliaires, ce qui alourdirait le véhicule et compliquerait sa conception. L’intégration de ces convertisseurs est donc une étape clé pour l’efficacité globale d’une voiture électrique.
La transformation du courant par l’onduleur pour le moteur
La batterie de votre voiture électrique stocke de l’énergie sous forme de courant continu (DC). Cependant, le moteur électrique qui propulse le véhicule fonctionne souvent avec un courant alternatif (AC), ou du moins un courant dont la forme et la fréquence peuvent être modulées pour contrôler la vitesse et le couple. L’onduleur est le composant qui réalise cette conversion cruciale. Il prend le courant continu de la batterie et le transforme en courant alternatif, en ajustant précisément la tension et la fréquence pour piloter le moteur. C’est grâce à l’onduleur que vous pouvez accélérer, décélérer et maintenir une vitesse constante. La performance et l’efficacité de cet onduleur ont un impact direct sur l’autonomie et la réactivité de votre véhicule. Les technologies modernes permettent des conversions très rapides et précises, optimisant ainsi la consommation d’énergie. Vous pouvez en apprendre davantage sur la conception des convertisseurs DC-AC pour mieux comprendre cette technologie.
L’intégration des composants pour optimiser la performance
L’électronique de puissance, incluant les convertisseurs et les onduleurs, représente une part importante de la technologie embarquée dans un véhicule électrique. Pour gagner en compacité, en poids et en efficacité, les constructeurs cherchent de plus en plus à intégrer ces fonctions. Par exemple, il est possible de combiner le chargeur embarqué (qui convertit le courant alternatif du réseau en courant continu pour la batterie) et le convertisseur DC/DC en une seule unité. Cette mutualisation des fonctions permet de réduire le nombre de pièces, de simplifier le câblage et de diminuer les pertes d’énergie. L’objectif est de créer un système électrique plus intelligent et plus performant. Voici quelques points clés de cette intégration :
- Réduction du nombre de composants : Moins de pièces signifie moins de poids et moins de points de défaillance potentiels.
- Optimisation de l’espace : Les modules intégrés prennent moins de place, ce qui peut être utilisé pour d’autres éléments ou pour améliorer l’habitabilité.
- Amélioration de l’efficacité énergétique : En regroupant les fonctions, il est possible de minimiser les pertes de conversion et de transfert d’énergie.
- Simplification de la maintenance : Un système plus intégré peut, paradoxalement, être plus facile à diagnostiquer et à réparer si les modules sont conçus pour être modulaires.
L’évolution constante de l’électronique de puissance vise à rendre les véhicules électriques plus performants, plus autonomes et plus abordables. Ces composants, bien que souvent cachés, sont au cœur de l’expérience de conduite électrique.
Les batteries auxiliaires et leur tension

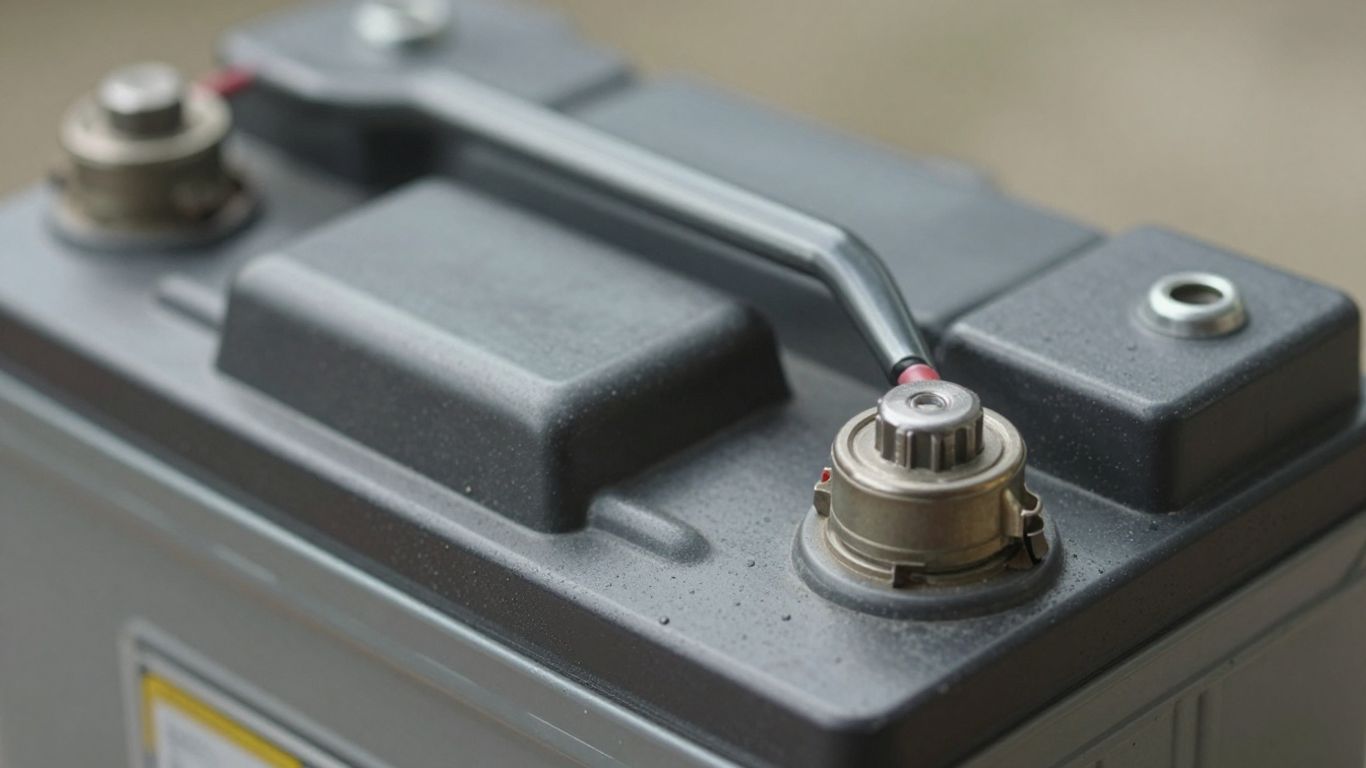

Le maintien d’une batterie 12V dans les véhicules électriques
Malgré l’évolution vers des systèmes haute tension, la plupart des voitures électriques continuent d’intégrer une batterie auxiliaire de 12 volts. Ce circuit basse tension est loin d’être obsolète ; il reste indispensable pour alimenter une multitude de systèmes essentiels au quotidien. Pensez à l’éclairage intérieur et extérieur, aux systèmes d’infodivertissement, aux essuie-glaces, ou encore à la fermeture centralisée. Sans cette batterie auxiliaire, ces composants ne pourraient tout simplement pas fonctionner.
Le rôle de la batterie auxiliaire au démarrage
La fonction la plus critique de la batterie 12V dans un véhicule électrique concerne le démarrage. C’est elle qui fournit l’énergie nécessaire pour activer les contacteurs principaux. Ces contacteurs, une fois enclenchés, permettent ensuite à la batterie de traction haute tension de prendre le relais et d’alimenter le groupe motopropulseur. Autrement dit, une défaillance de cette petite batterie 12V peut immobiliser un véhicule électrique, même si sa batterie principale est en parfait état. C’est un peu le gardien silencieux qui permet à toute la machine de s’éveiller.
Les innovations pour remplacer la batterie 12V
La dépendance à la batterie 12V est perçue par certains comme un point faible dans l’architecture des véhicules électriques. Des recherches sont d’ailleurs en cours pour potentiellement s’en passer. L’idée serait d’utiliser directement le système haute tension pour alimenter ces fonctions auxiliaires, souvent via des convertisseurs spécifiques. Certains concepts explorent même l’utilisation de deux batteries haute tension pour assurer une redondance et éviter toute interruption de service. Bien que prometteuses, ces innovations visent à simplifier le système et à améliorer la fiabilité globale. Pour l’instant, la batterie 12V reste une composante importante, dont la tension typique se situe aux alentours de 12.6V au repos, mais qui nécessite une surveillance pour garantir son bon fonctionnement une recharge est nécessaire sous 12.2V.
La batterie auxiliaire, bien que de tension plus faible, joue un rôle disproportionné dans le fonctionnement quotidien et le démarrage des véhicules électriques. Sa présence est une nécessité technique actuelle, malgré les avancées visant à une intégration plus poussée des systèmes.
Sécurité et maintenance liées à la tension batterie voiture electrique
Aborder la sécurité et la maintenance des circuits électriques d’une voiture électrique, particulièrement ceux liés à la tension de la batterie, est une étape que vous ne devriez pas négliger. Bien que la conduite d’un véhicule électrique soit souvent plus simple, la gestion de l’énergie haute tension demande une attention particulière.
Les dangers des circuits haute tension
Il est impératif de comprendre que les circuits haute tension dans un véhicule électrique, qui peuvent atteindre des tensions de 400 V, 800 V, voire plus, présentent des risques significatifs. Une mauvaise manipulation peut avoir des conséquences graves. Ces systèmes sont conçus pour être isolés et protégés, mais toute intervention non autorisée ou mal exécutée sur ces composants peut entraîner des chocs électriques sévères. Il est donc fortement recommandé de laisser toute intervention sur le système haute tension aux professionnels qualifiés et habilités. Pour votre information, la tension nominale d’une batterie de voiture électrique se situe généralement entre 300 et 500 V DC, mais peut monter jusqu’à 950 V DC [4200].
L’entretien des circuits basse tension
Heureusement, la plupart des opérations de maintenance courante que vous pouvez effectuer vous-même concernent le circuit basse tension de 12 V. Ce circuit, bien que moins puissant, reste vital. Il alimente les systèmes auxiliaires comme l’éclairage, les essuie-glaces, les systèmes d’infodivertissement et, surtout, il est souvent responsable de l’activation des contacteurs qui mettent sous tension la batterie principale haute tension. Un entretien régulier de cette batterie 12V, incluant la vérification de la propreté et du serrage des cosses, est donc une bonne pratique. Si un fusible grille, remplacez-le par un modèle identique. Si un fusible saute à répétition, cela signale un problème plus profond nécessitant un diagnostic professionnel.
Les précautions lors de la manipulation
Lorsque vous manipulez des composants électriques, même ceux du circuit 12V, certaines précautions s’imposent. Évitez de surcharger les prises (comme l’allume-cigare) avec trop d’appareils simultanément. Soyez attentif aux signes d’alerte :
- Des lumières qui faiblissent au ralenti.
- Un démarrage qui peine, même avec une batterie récente.
- Une odeur de chaud ou de brûlé provenant des circuits.
- Des témoins lumineux (airbag, ABS) qui s’allument de manière inattendue.
Il est essentiel de respecter les préconisations du constructeur concernant la recharge et l’entretien. Pour les circuits haute tension, la règle d’or est de ne pas intervenir soi-même. Les batteries haute tension stockent une quantité d’énergie considérable, nécessitant des procédures de diagnostic et de sécurité spécifiques [b3a5].
En résumé, pour la sécurité de tous et la longévité de votre véhicule, confiez les interventions sur le système haute tension à des experts et assurez-vous que le circuit 12V est en bon état de fonctionnement.
Pour conclure sur la tension de votre batterie de voiture électrique
Voilà, nous avons fait le tour des différents aspects concernant la tension de la batterie de votre voiture électrique, de la recharge aux courants AC/DC, en passant par les auxiliaires. Vous voyez, ce n’est pas si compliqué une fois qu’on a les bases. Comprendre ces éléments vous aidera à mieux utiliser votre véhicule au quotidien, à en prendre soin et à éviter les mauvaises surprises. N’oubliez pas que la partie haute tension est réservée aux professionnels, mais connaître le fonctionnement général vous rendra plus autonome dans votre usage. Prenez soin de votre batterie, elle vous le rendra !
Questions Fréquemment Posées
Quelle est la différence entre le courant continu (DC) et le courant alternatif (AC) dans une voiture électrique ?
Imaginez l’électricité comme de l’eau. Le courant continu (DC) est comme une rivière qui coule toujours dans le même sens, c’est ce que stocke votre batterie principale. Le courant alternatif (AC) est comme une marée qui monte et descend, c’est ce que vous trouvez dans vos prises à la maison et ce que certaines bornes de recharge fournissent. Votre voiture a besoin de convertir l’AC en DC pour recharger sa batterie.
Pourquoi les voitures électriques ont-elles toujours une petite batterie 12V en plus de la grande batterie haute tension ?
C’est un peu comme avoir un petit groupe électrogène pour démarrer une grosse machine. La petite batterie 12V sert à ‘réveiller’ le système de la voiture, à allumer les ordinateurs de bord et les relais qui vont ensuite permettre à la grosse batterie haute tension de fonctionner pour faire avancer la voiture. Sans elle, la grosse batterie ne pourrait pas s’activer.
Que fait le chargeur embarqué et l’onduleur dans une voiture électrique ?
Le chargeur embarqué, c’est un peu le traducteur : il prend le courant alternatif (AC) de votre prise ou borne de recharge et le transforme en courant continu (DC) que la batterie peut accepter. L’onduleur, lui, fait l’inverse : il prend le courant continu (DC) de la batterie et le transforme en courant alternatif (AC) pour faire tourner le moteur électrique de votre voiture.
Est-ce que je peux recharger ma voiture électrique sur une prise normale à la maison ?
Oui, vous pouvez, mais ce sera plus lent. Les prises domestiques fournissent du courant alternatif (AC) à faible puissance. Votre voiture convertira ce courant grâce à son chargeur embarqué. Pour des recharges plus rapides, il faut utiliser des bornes de recharge spécifiques, surtout celles qui fournissent du courant continu (DC).
Qu’est-ce qu’un convertisseur DC/DC et pourquoi est-il important ?
Le convertisseur DC/DC est un transformateur. Il prend le courant de la grosse batterie haute tension (par exemple 400 Volts) et le réduit à une tension plus basse, souvent 12 Volts, pour alimenter tous les accessoires comme les phares, la radio, la climatisation, etc. C’est lui qui assure que ces équipements reçoivent la bonne tension sans être endommagés.
Quels sont les dangers liés à la haute tension dans une voiture électrique ?
La haute tension, c’est beaucoup plus puissant que le courant de vos prises à la maison. Si vous n’êtes pas formé et équipé correctement, manipuler les circuits haute tension peut être extrêmement dangereux, voire mortel. C’est pourquoi ces parties du véhicule sont réservées aux professionnels qualifiés pour toute intervention.
